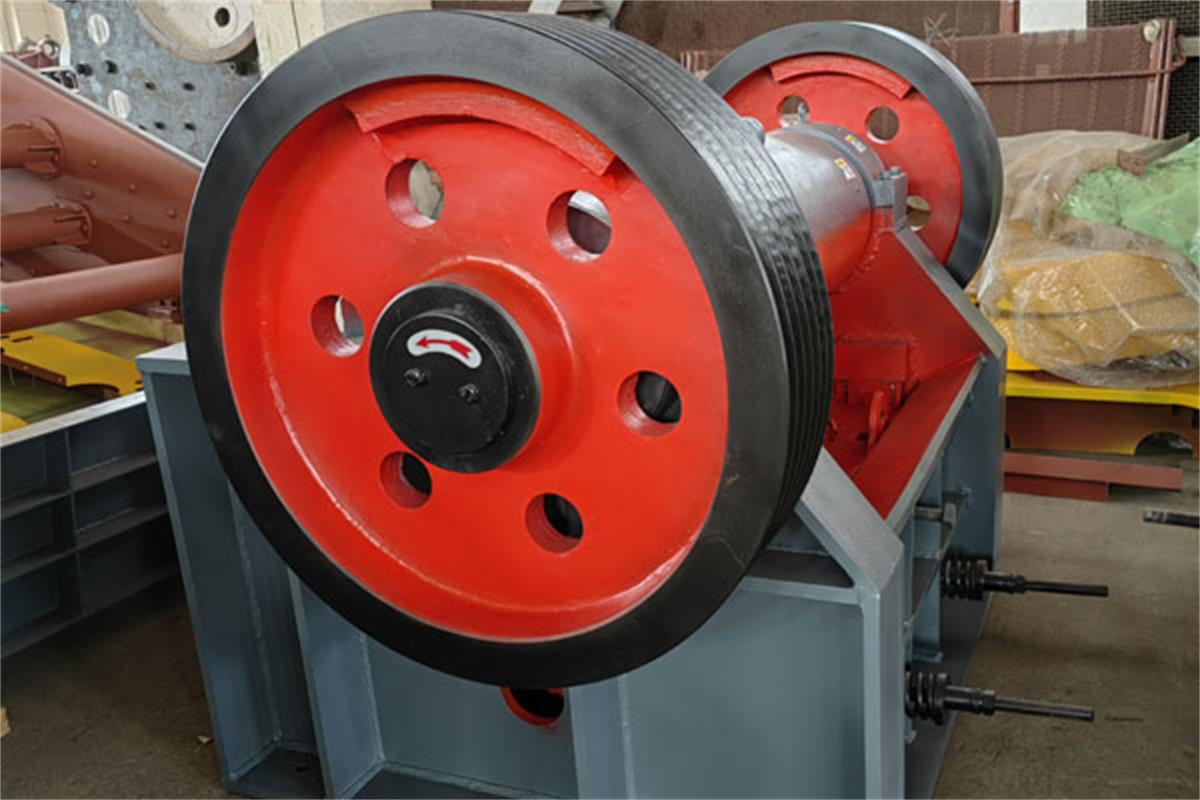

顎式破碎機簡介
小型顎式破碎機適宜于破碎抗壓強度不高于300MPa（兆帕）的各種軟硬礦石，被破碎物料的Zui大塊度不得大于技術參數表所規定。小型顎式破碎機廣泛應用于礦山、冶金、水泥、化工、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。
顎式破碎機工作原理
小型顎式破碎機工作方式為曲動擠壓型，隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產，它的電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。
顎式破碎機技術參數
| 型號 | Zui大進料粒度 mm | 排料口調整范圍 mm | 處理能力(m3/h) | 電動機功率(kW) | 重量（不包括電動機）(t) |
| PE-60×100 | 45 | 3-10 | 0.2-0.6 | 1.1 | 0.116 |
| PE-150×250 | 125 | 10-40 | 0.6-3 | 5.5 | 0.81 |
| PE-250×400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
| PE-250×500Ⅰ | 210 | 20-80 | 5.7-31 | 18.5 | 3.25 |
| PE-250×500Ⅱ | 210 | 20-80 | 5.7-31 | 18.5 | 3.36 |
| PE-400×600 | 340 | 40-100 | 10-34 | 30 | 6.5 |
| PE-430×600 | 400 | 90-140 | 35-60 | 37 | 6.5 |
| PE-475×1050 | 400 | 90-140 | 37.5-81 | 55 | 11.7 |
| PE-500×750 | 425 | 50-100 | 20-52 | 55 | 10.3 |
| PE-600×750 | 500 | 150-200 | 50-100 | 55 | 12 |
| PE-600×900 | 500 | 65-160 | 30-75 | 55-75 | 15.5 |
| PE-620×900 | 500 | 95-145 | 31-70 | 55-75 | 14.3 |
| PE-670×900 | 520 | 195-245 | 66-83 | 55-75 | 14.8 |
| PE-750×1060 | 630 | 80-140 | 72-130 | 110 | 28 |
| PE-800×1060 | 640 | 100-200 | 85-143 | 110 | 30 |
| PE-870×1060 | 660 | 200-260 | 181-210 | 110 | 30.5 |
| PE-900×1060 | 685 | 230-290 | 100-250 | 110 | 31 |
| PE-900×1200 | 750 | 95-165 | 87-164 | 110 | 50 |
| PE-1000×1200 | 850 | 195-265 | 197-214 | 110 | 51 |
| PE-1200×1500 | 1020 | 150-300 | 250-500 | 160 | 100.9 |
