往復式給料機

往復式給料機用 途

  往復式給料機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料,將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。



K型往復式給煤機

往復式給料機技術參數

型號規格
K-0 K-1 K-2 K-3 K-4
給料
能力
(t/h)
底板行程
(mm)
曲柄
位置
無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤
200
150
100
50
4
3
2
1
100
75
50
25
90
67
45
22
150
112
75
39
135
100
68
34
225
170
133
55
200
150
100
50
330
247
165
83
300
220
150
75
590
440
295
148
530
395
268
132
曲柄轉速(r/min) 57 57 57 62 62
電動機 型號 YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M-6
(Y160M-6)
YB200L1-6
(Y200L1-6)
功率 4 4 4 7.5 18.5
轉速(r/min) 720 720 720 970 970
減速機 型號
速比
JZQ-350
12.64
JZQ-350
12.64
JZQ-350
12.64
JZQ-400
15.75
JZQ-500
15.75
允許zui
大粒度
(mm)
含量10%以下
含量10%以上
250
200
350
300
400
350
500
450
700
550
設備
重量
(kg)
帶 料 斗
不帶料斗
1127
1026
1251
1144
1481
1342
1927
1735
2737
2505

  注:表中所列給料能力為調節閘門調到zui 大位置(相當不帶調節閘門時的能力)

往復式給料機工作原理與結構

  往復式給料機由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動,煤均勻地卸到其他設備上。
  往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式。
  往復式給料機設有兩種結構形式:1、帶調節閘門 2、不帶調節閘門,其給料能力由底板行程來達到。

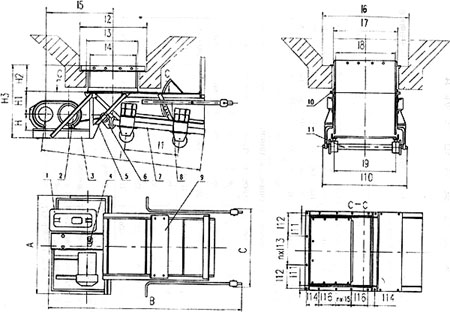

外形尺寸圖:


1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥

外形尺寸

尺寸

型號
A B C H H1 H2 H3 L l1 l2 l3 l4 l5
K-0

K-1

K-2

K-3

K-4

1360

1360

1360

1352

1622

3100

3100

3540

3950

4740

846

1112

1112

1360

1632

210

210

208

250

330

416

416

664

640

762

325

325

325

345

345

1051

1051

1297

1341

1543

2450

2450

2850

3270

3850

840

840

1150

1400

1700

1000

1000

1250

1500

1750

800

800

1050

1300

1550

750

750

1000

1250

1500

1040

1040

940

1157

1435



尺寸
型號
l6 l7 l8 l9 l10 l11 l12 n×l13 l14 n×l15 l16 N×MD
K-0

K-1

K-2

K-3

K-4

750

1000

1000

1250

1500

550

800

800

1050

1300

500

750

750

1000

1250

500

750

750

1000

1250

830

1080

1080

1330

1580

35

35

35

35

35

191

275

208

273

266

1×200

1×282

2×208

2×273

2×270

131

131

91

91

96

1×190

1×190

2×225

2×290

2×320

190

190

225

290

220

14×M20

14×M20

17×M20

17×M20

20×M20

安裝說明

  往復式給料機(或漏斗)是固定在料倉口下,在安裝前需要找平,將機架與料倉口用螺栓堅固。然后再將傳動平臺找正,H形架與機架、傳動平臺焊牢。減速機、電機找正,調節好后,螺栓堅固。
六、訂貨須知:
1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、隨機技術文件:產品合格證、裝箱單、產品使用說明書。
