吊式圓盤給料機簡介
吊式圓盤給料機是物料運輸機的一種輔助設備,通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中。吊式圓盤給料機是利用物料的流動性,吊式圓盤給料機為容積式計量的給料設備。它能均勻、連續地將物料喂送到下一道工序,并且能夠承受較大的倉壓。
吊式圓盤給料機應用
吊式圓盤給料機是一種應用廣泛的連續式容積加料設備。吊式圓盤給料機適用于喂送各種非粘性物料,不適用于流動性好的粉狀物料。吊式圓盤給料機通常用于從料倉,漏斗和其它容器向運輸機械或器具連續均勻供給容量不大于2000kg/m 3的塊狀,顆料狀等物料,如煤、水泥、礦石、石灰石、粘土等。
吊式圓盤給料機給料精確并能減低物料的粉碎作用,適用于水泥廠、選煤廠、發電廠、化工與建筑部門及部分冶金、礦山部門精確地、連續均勻地給料與配料之用,但不適用于輸送流動性太差或流動性特別好的物料。
吊式圓盤給料機特點
吊式圓盤給料機設計緊湊,結構簡單,調節方便,使用可靠,維修量小,噪音很低,是水泥廠,化工行業,發電廠等部門系統配給料設備,同時可作為其它行業非粘性物料的喂料設備,吊式圓盤給料機為封閉式結構,防塵,防灰,但調節運轉均在封閉的殼體內,不夠直觀。吊式圓盤給料機為開式結構 ,適用于灰塵性不大的物料,并且運轉,調節均直觀明了。
技術參數
型號規格 | 設計能力 t/h | 主要技術性能 及基本參考數 | 傳 動 部 分 | 重量 t | |||
電 動 機 | 減 速 機 | ||||||
型號 | 功率 (kw) | 型號 | 速比 | ||||
DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.405 |
DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.5 |
Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.79 |
DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.11 |
DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 1.98 |
Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蝸輪減速機 | 2.83 | |
DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.6 |
DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.8 |
DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.827 |
DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.24 |
DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 2.83 |

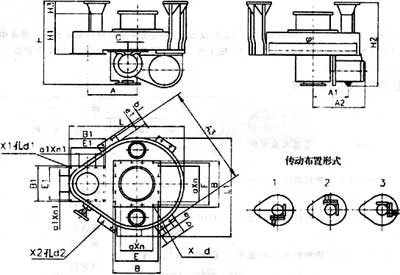

DB型外形及安裝參考尺寸:
型號規格 | 設計能力 t/h | 主要技術性能 及基本參考數 | 傳 動 部 分 | 重量 t | |||
電 動 機 | 減 速 機 | ||||||
型號 | 功率 (kw) | 型號 | 速比 | ||||
DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.405 |
DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.5 |
Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.79 |
DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.11 |
DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 1.98 |
Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蝸輪減速機 | 2.83 | |
DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.6 |
DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蝸輪減速機 | 53 | 0.8 |
DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蝸輪減速機 | 52 | 0.827 |
DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蝸輪減速機 | 54 | 1.24 |
DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蝸輪減速機 | 54 | 2.83 |
